Trong môi trường thiết kế kỹ thuật hiện đại, Quản lý bản vẽ AutoCAD đóng vai trò then chốt, đảm bảo tính nhất quán, độ chính xác và chuyên nghiệp cho mọi dự án. Nếu trước đây, việc rà soát thủ công từng layer, kiểu nét hay kiểu chữ dẫn đến sai sót và tốn kém thời gian, thì ngày nay, các công cụ tự động hóa quy trình đã cách mạng hóa hiệu quả công việc. AutoCAD mang đến Quản lý bản vẽ AutoCAD thông qua CAD Standards Manager, một công cụ mạnh mẽ giúp kiểm tra, phát hiện và xử lý các sai lệch tiêu chuẩn ngay trong quá trình làm việc.
TỔNG QUAN VỀ CÁC TÍNH NĂNG QUẢN LÝ BẢN VẼ TRONG AUTOCAD
Môi trường Layout trong AutoCAD, dù thường bị bỏ qua so với Model, lại chứa đựng nhiều tính năng hữu ích cho việc in ấn và chèn khung tên. Khả năng tùy chỉnh tỉ lệ cho nhiều khung nhìn, kết hợp với việc tách các hệ thống trên các layout khác nhau bằng lệnh on/off layer, mang lại sự linh hoạt tối đa. Việc tạo nhiều sheet layer giúp giảm tải, tránh tình trạng chậm máy hoặc treo ứng dụng khi xử lý các đối tượng phức tạp. Hơn nữa, thao tác vẽ trên Layout cũng tương tự như trên Model, mang lại trải nghiệm liền mạch.

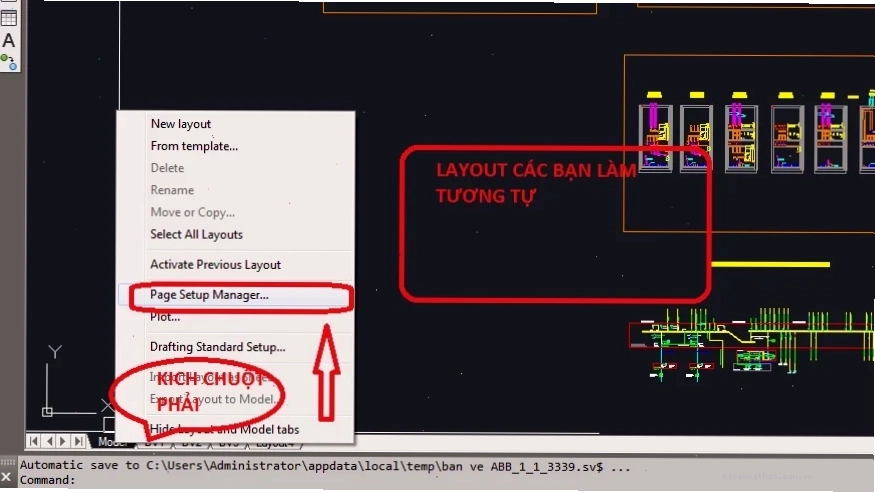

Để tối ưu hóa quá trình in ấn, Page Setup Manager là công cụ không thể thiếu, dù bạn làm việc trong Layout hay Model. Công cụ này cho phép định dạng trang in cho từng vùng in hoặc từng layout, bao gồm việc thiết lập máy in, khổ in, tỷ lệ in và Plot Style. Thông qua Publish trong Layout, người dùng có thể in ấn nhiều bản vẽ cùng lúc, yêu cầu mỗi bản vẽ cần in phải được trình bày trên một Layout riêng biệt. Nếu muốn in từ môi trường Model, cần tạo nhiều vùng in thông qua Page Setup Manager. Quá trình này giúp bạn in một loạt bản vẽ mà không cần kích chọn từng khung tên một cách thủ công, tiết kiệm đáng kể thời gian.
HIỂU RÕ VỀ CAD STANDARDS MANAGER TRONG AUTOCAD

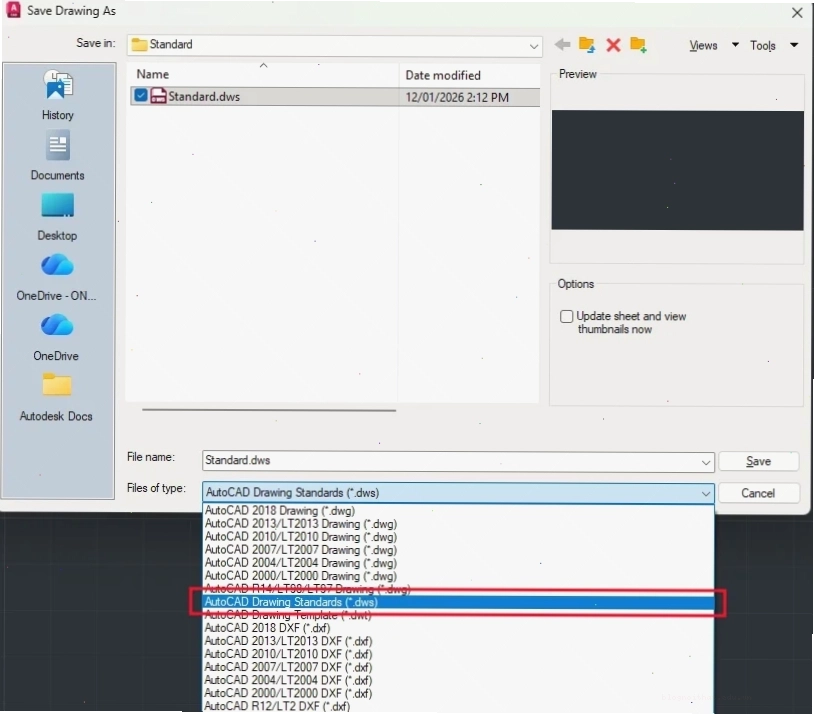

CAD Standards Manager hoạt động dựa trên hai thành phần chính: File tiêu chuẩn (DWS) và công cụ cấu hình, kiểm tra tiêu chuẩn. File DWS, thực chất là một bản vẽ chứa các tiêu chuẩn CAD hợp lệ như layer, linetype, dimension style, text style. Người dùng có thể tạo file này trực tiếp từ template hoặc xây dựng riêng cho từng bộ môn. Khi file DWS được liên kết với bản vẽ, AutoCAD sẽ sử dụng nó làm chuẩn đối chiếu để phát hiện các thành phần không tuân thủ tiêu chuẩn.
Để thiết lập và cấu hình CAD Standards, người dùng truy cập tab Manage → Configure để gắn file tiêu chuẩn vào bản vẽ. AutoCAD cho phép gắn nhiều file DWS cùng lúc và sắp xếp thứ tự ưu tiên. Tương tự như Xref, các file DWS sẽ tồn tại xuyên suốt vòng đời bản vẽ cho đến khi được gỡ bỏ. Việc tích hợp DWS ngay từ template giúp tiêu chuẩn được áp dụng đồng bộ ngay từ đầu. Trong tab Plug-ins, người dùng có thể chọn chính xác các hạng mục cần kiểm tra, bao gồm Layer, Dimension Styles, Linetypes, Text Styles. AutoCAD cũng cho phép cấu hình cách hệ thống phản hồi khi phát hiện vi phạm, như hiển thị cảnh báo hoặc tự động sửa.
CHẠY KIỂM TRA VÀ XỬ LÝ VI PHẠM TIÊU CHUẨN NHANH CHÓNG

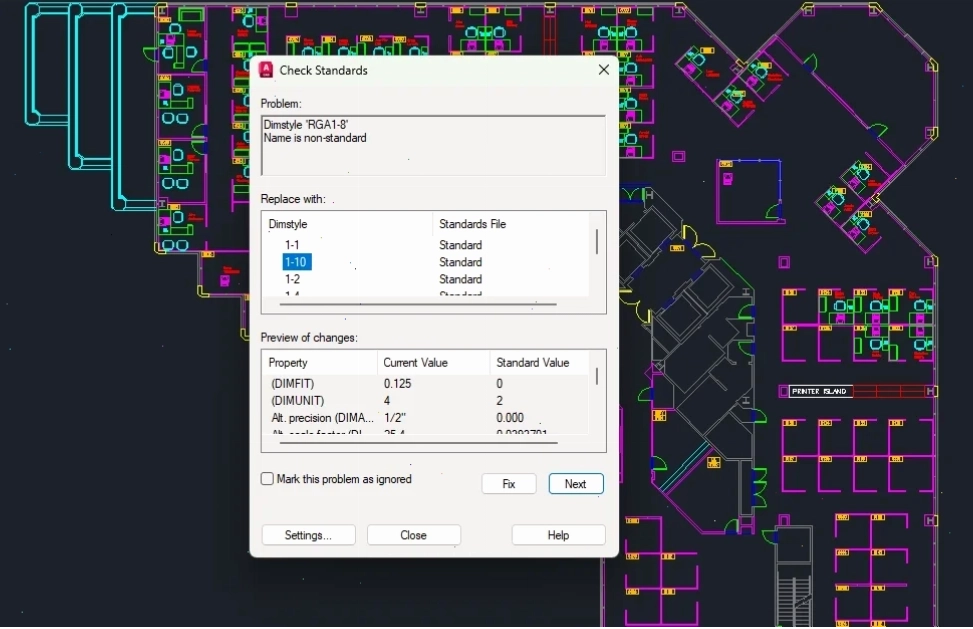

Khi chạy lệnh Check Standards, AutoCAD sẽ so sánh bản vẽ hiện tại với file DWS và liệt kê chi tiết các điểm không tuân thủ. Đối với mỗi vi phạm, người dùng có thể chọn các tùy chọn như Fix (tự động sửa theo tiêu chuẩn), Ignore (bỏ qua lỗi) hoặc Next (chuyển sang lỗi tiếp theo). Công cụ này không chỉ kiểm tra tên đối tượng mà còn đánh giá thuộc tính chi tiết như màu sắc, kiểu nét, độ dày nét. Nếu lỗi nằm ở thuộc tính, AutoCAD sẽ tự động điều chỉnh theo đúng tiêu chuẩn mà không làm thay đổi cấu trúc bản vẽ.
Việc sử dụng các lệnh xử lý bản vẽ hiệu quả trong AutoCAD có thể được hỗ trợ thêm bởi các tiện ích mở rộng. Ví dụ, lisp cad nội thất có thể tự động hóa nhiều tác vụ thiết kế, giúp tiết kiệm thời gian và giảm thiểu sai sót. Khi cần chia sẻ bản vẽ với đối tác hoặc cho mục đích lưu trữ, việc xuất file cad sang pdf là một giải pháp phổ biến. Với các bản vẽ phức tạp, việc sử dụng xref (External References) giúp quản lý các đối tượng liên kết một cách hiệu quả, giữ cho file chính gọn nhẹ và dễ quản lý hơn. Bạn có thể tìm hiểu thêm về các công cụ và thủ thuật hữu ích trong lĩnh vực này bằng cách truy cập DIY & Phần Mềm Thiết Kế.
KẾT LUẬN VỀ LỢI ÍCH CỦA QUẢN LÝ BẢN VẼ CHUYÊN NGHIỆP
Quản lý bản vẽ AutoCAD bằng các công cụ như CAD Standards Manager mang lại lợi ích to lớn, từ việc đảm bảo tính nhất quán, độ chính xác đến nâng cao hình ảnh chuyên nghiệp của bản vẽ. Điều này không chỉ giúp giảm thiểu rủi ro, tiết kiệm thời gian và chi phí mà còn góp phần nâng cao hiệu quả tổng thể của dự án. Hãy truy cập Quản lý bản vẽ AutoCAD để khám phá thêm các phương pháp và công cụ tối ưu.
